原理

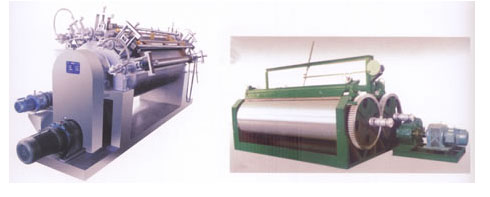

滾筒干燥機是一種內加熱傳導型轉動干燥設備，濕物料在滾筒外獲得以導熱方式傳遞的熱量，脫除水份，達到所以要求的濕含水含量，熱量由筒內壁傳到筒外壁，再穿過料膜，其熱效率高，可連續操作，故廣泛應用于液態物料或帶狀物料的干燥，對膏狀和粘稠物料更適用。

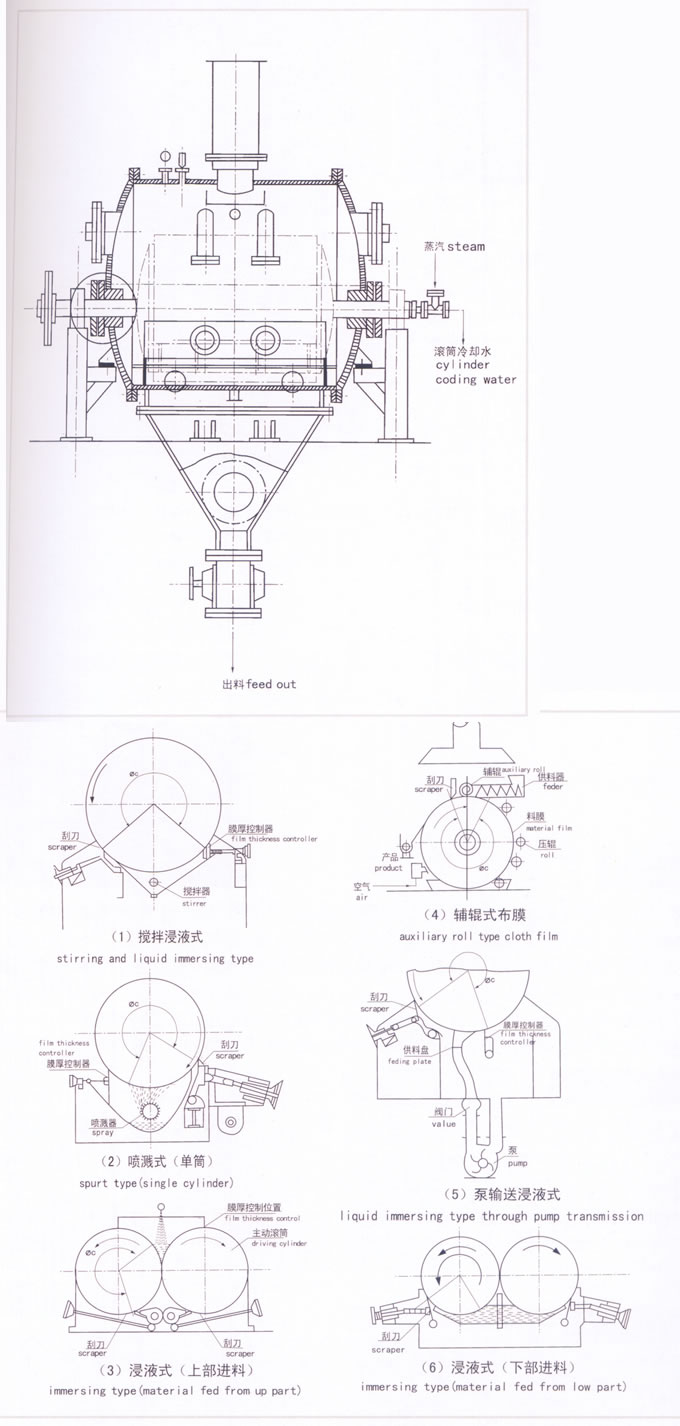

結構形式 可分為二種形式：?jiǎn)瓮�，雙筒干燥機，另外也可按操作壓力分常壓和減壓兩種形式。
主要用途及特點
1.操作彈性大,適應性廣,能適應多種物料和不同產量的要求.
2.熱效率高,其一般熱效率約為80-90%之間.
3.干燥時間短:滾筒外壁上的被干燥物料有干燥開始時能形成的濕料膜一般為0.5-1.5mm,整個干燥周期僅為10-15s,特別適用于熱敏性物料.
4.干燥速率大:由于料膜很薄,且傳熱傳質方向一致,料膜表面可保持30-70kg.H2O(m2.h)的汽化強度.
應用范圍
適用于化工、染料、制藥、食品、冶金等行業液體功效粘稠物料的干燥。
技術參數
| 型號 |
HG |
5/5 |
5/10 |
5/15 |
9/10 |
9/15 |
9/20 |
9/25 |
9/30 |
10/30 |
15/25 |
15/30 |
15/35 |
15/40 |
15/52 |
20/40 |
20/52 |
| 加熱面積 |
m2 |
0.75 |
1.5 |
2.3 |
2.8 |
4.2 |
5.6 |
7 |
8.4 |
9.4 |
14 |
14 |
16.5 |
18.8 |
24.5 |
25.1 |
32.7 |
| 直徑 |
mm |
500 |
500 |
500 |
900 |
900 |
900 |
900 |
900 |
1000 |
1500 |
1500 |
1500 |
1500 |
1500 |
2000 |
2000 |
| 長度 |
mm |
500 |
1000 |
1500 |
1000 |
1500 |
2000 |
2500 |
3000 |
3000 |
2500 |
3500 |
3500 |
4000 |
5200 |
4000 |
5200 |
| 長 |
A mm |
2000 |
2500 |
3000 |
3000 |
3500 |
4250 |
4750 |
5250 |
5250 |
5200 |
5750 |
6250 |
6750 |
7500 |
7000 |
7500 |
| 寬 |
B mm |
1500 |
1500 |
1500 |
2000 |
2000 |
2000 |
2000 |
2000 |
2750 |
3250 |
3250 |
3250 |
3250 |
3250 |
4050 |
4050 |
| 高 |
C mm |
2750 |
2950 |
3150 |
3250 |
4000 |
4750 |
5500 |
6000 |
6000 |
6000 |
7000 |
7000 |
7500 |
7500 |
7500 |
8000 |
| 主機重量 |
T |
1.6 |
1.8 |
2.0 |
5.4 |
6.3 |
7.2 |
8.2 |
9.1 |
11.2 |
12.2 |
12.8 |
13.3 |
14.2 |
22 |
22.4 |
28.7 |
| 總重量 |
T |
1.8 |
2.1 |
2.3 |
5.6 |
6.6 |
7.7 |
8.8 |
9.9 |
12 |
13.0 |
13.8 |
14.5 |
15.6 |
23.5 |
23.9 |
30.5 |
| 蒸汽耗量 |
0.4MPa/m3 |
6 |
9 |
13 |
18 |
2 |
22 |
24 |
26 |
30 |
40 |
45 |
50 |
55 |
80 |
85 |
98 |
| 使用功率
|
kw min |
1.5 |
1.5 |
2.2 |
2.2 |
3 |
3 |
4 |
4 |
4 |
5 |
5 |
6.5 |
7.5 |
11 |
11 |
15 |
| max |
7.5 |
7.5 |
9 |
11 |
15 |
18.5 |
30 |
36 |
36 |
45 |
55 |
60 |
60 |
60 |
75 |
80 |
